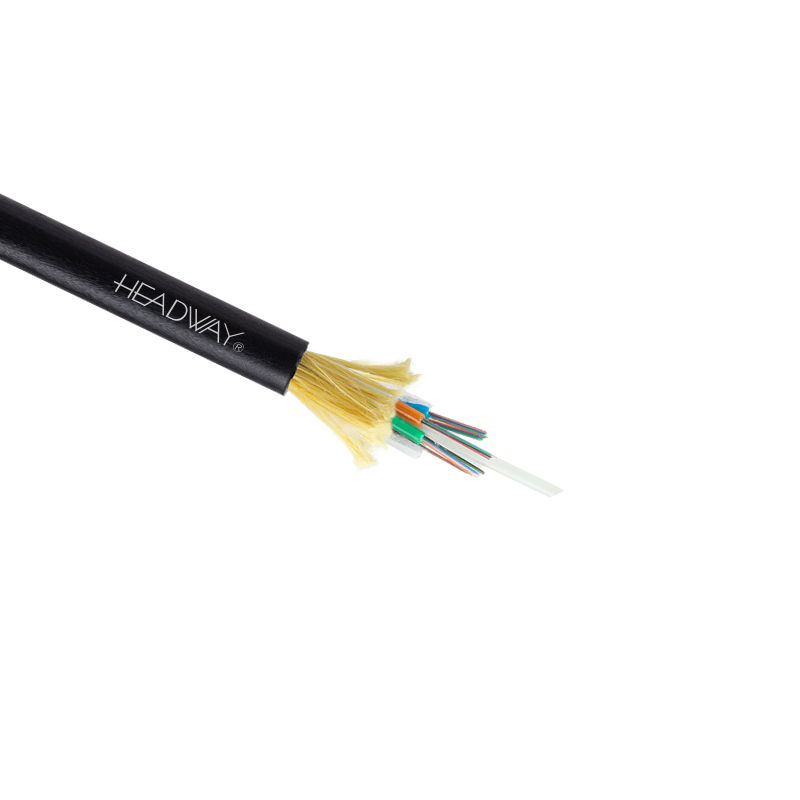

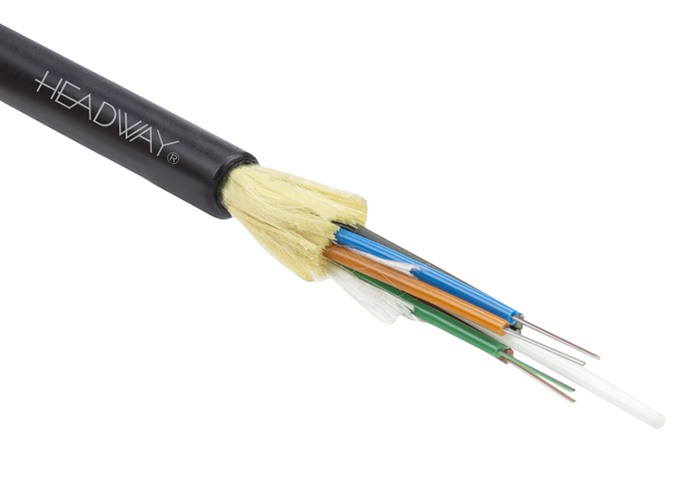

产品名称 |
通信用电力光缆 |
生产厂家 |
国外十大正规买球平台通信器材有限公司 |
页码 |
|
型号规格 |
ADSS-700（双） |
联系方式 |
电话：+86 572 6235688 传真：+86 572 6236642 |
第1页 共1页 |
|
|
产品说明 ADSS用于高压输电线路并利用电力系统输电塔干，整个光缆为非金属介质，自承悬挂于电力铁塔上的电力强度最小的位置。它运用于已建高压输电线路，具有安全性高，无电磁/强电干扰，跨距大，深受广大电力系统用户的青睐，在电力系统城网改造、农网改造的通讯建设中得到广泛的应用 |
产品特点 v 施工作业简单。免除了立杆、架设钢绞吊线和在吊线上挂滑轮敷设光缆的程序，可像电力线一样，直接飞渡田野、沟坎和河流。 v 通信线路与电力线路各成体系，无论是哪种线路出现故障，维护检修等均不会互相影响。 v 与电力系统使用的捆绑式和缠绕式光缆相比，ADSS不依附电力线或地线，单独架设于杆塔上，可在不停电的条件下施工。 v 光缆在高强度电场中具有优越的性能，不受电磁干扰、特种材料制成的外护套，免遭雷击。 v 省去了通信线路勘测及杆塔建设过程，简化了工程建设。 v 光缆直径小、重量轻，减少了冰凌和风力对光缆的影响，也减轻了杆塔和支撑物的负荷。最大限度利用杆塔资源，500KV以下高压输电线缆上将广泛应用。 敷设方式 v 架空。 |
||||
|
技术参数表 |
|||||
|
光纤 芯数 |

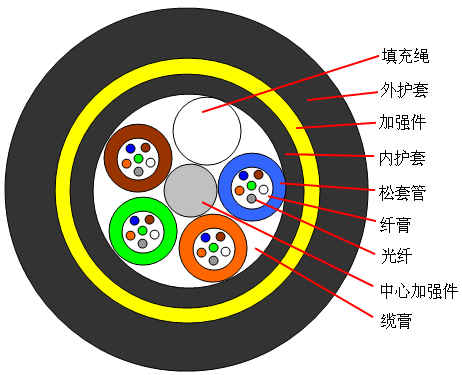

结构 |
光纤 类型 |
中心加强件 （±0.05） |
松套管 （±0.1） |
非金属加强件 |
外护套 （±0.1） |
光缆 外径 (mm) （±0.2） |
光缆 重量 （mm） （±5） |
额定抗拉强度(RTS) |
最大允许使用张力 (MAT) |
年平均运行张力 (EDS) |
衰减系数（dB/km） |
弯曲半径 |
||||||||||||||||||
|
材料 |
尺寸 （mm） |
材料 |
尺寸（mm） |
材料 |
材料 |
尺寸（mm） |
1310 |
1550 |
静态 |
动态 |
|||||||||||||||||||||
|
2～30 |
1+5 |
G652 |
FRP |
1.5 |
PBT |
1.8 |
芳 纶 纱 |
中 密 度 聚 乙 烯 |
1.7 |
12.3 |
112 |
41.2 |
16.5 |
10.3 |
≤0.35 |
≤0.21 |
15 倍 光 缆 外 径 |
20 倍 光 缆 外 径 |
|||||||||||||
|
32～60 |
1+5 |
2.1 |
12.9 |
124 |
|||||||||||||||||||||||||||
|
62～72 |
1+6 |
2.1 |
13.5 |
134 |
|||||||||||||||||||||||||||
|
温度 |
安 装：-20~+60℃ |
工 作：-40~+70℃ |
储存和运输：-40~+70℃ |
||||||||||||||||||||||||||||
|
标识 |
HEADWAY ADSS-××B1-PE-700M 2022 =×××× M= （或按照客户要求） |
||||||||||||||||||||||||||||||
|
光纤及束管色谱 |
蓝 |
橙 |
绿 |
棕 |
灰 |
本 |
红 |
黑 |
黄 |
紫 |
粉红 |
青绿 |
|||||||||||||||||||
